2005-2024 УАЗ Патриот, Пикап, Карго и Профи (3163, 23632, 23602)
Расположение предохранителей
- Блок предохранителей в салоне:
- Левый блок предохранителей в моторном отсеке
- Правый блок предохранителей в моторном отсеке
- Блок предохранителей на клемме АКБ (а/м с автоматической коробкой передач)
Все разгрузочные и управляющие реле, применяемые в системе электрооборудования автомобиля, а также плавкие предохранители установлены в блоках реле и предохранителей в салоне и моторном отсеке автомобиля.

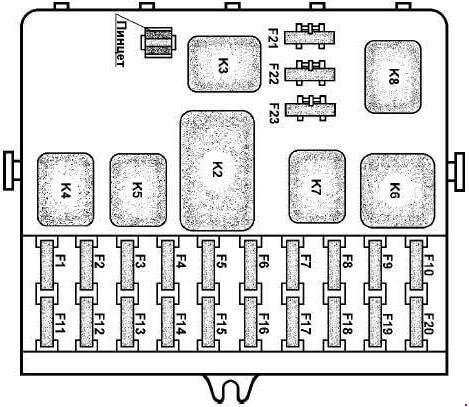

Блок предохранителей в салоне (2005-2011)
Блок реле и предохранителей в салоне расположен под крышкой на панели приборов слева от рулевой колонки.
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор дальнего света фар |
| F14 | 10 | Левая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F21 | 10 | Запасной предохранитель |
| F22 | 20 | Запасной предохранитель |
| F23 | 30 | Запасной предохранитель |
| Реле | ||
| К1 | - | |
| К2 | Реле-прерыватель стеклоочистителя | |
| К3 | Реле-прерыватель указателей поворота | |
| К4 | Реле включения ближнего света фар | |
| К5 | Реле включения дальнего света фар | |
| К6 | Дополнительное (разгрузочное) реле | |
| К7 | Реле включения обогрева заднего стекла | |
| К8 | Реле включения противотуманных фар | |
Блок предохранителей в салоне (2012-2014)
Блок реле и предохранителей в салоне расположен под крышкой на панели приборов слева от рулевой колонки.
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7.5 | Ближний свет фар правый |
| F4 | 7.5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7.5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выключатель ламп заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал, модуль управления светом (МУС) |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7.5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
| Реле | ||
| К1 | Противотуманные фары | |
| К2 | Противотуманные фары | |
| К3 | Дальний свет | |
| К4 | Ближний свет | |
| К5 | Разгрузочное реле | |
| К6 | ЗМЗ 40904, 40905: Дополнительный отопитель | |
| К7 | Компрессор | |
| К8 | Указатели поворота и аварийная сигнализация | |
| К9 | Прерыватель стеклоочистителя с регулировкой паузы | |
Блок предохранителей в салоне (2014-2024)
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 10 | 2014-2019: Раздаточная коробка "Dymos" (15 клемма) |
| 15 | 2019-2024: Раздаточная коробка "Dymos" (15 клемма), раздаточная коробка "Divgi TTS" (15 клемма), блок переключателей водителя, блок переключателей на облицовке тоннеля пола, селектор автоматической коробки передач | |
| F2 | 15 | Розетка салона |
| F3 | 10 | Компрессор кондиционера, диагностика автоматической коробки передач |
| F4 | 30 | 2016-2024: Блок управления электропакетом (30 клемма), комбинация приборов (а/м с автоматической коробкой передач) |
| 5 | 2014-2015: Управление зеркалами | |
| F5 | 7,5 | Выключатель сигнала торможения, плафоны освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения |
| F6 | 40 | 2016-2024: Система отопления и кондиционирования, выключатель обогрева двери задка и зеркал, датчик угла поворота рулевого колеса (-2024) |
| 25 | 2014-2015: Отопитель | |
| F7 | 10 | 2014-2024: Противотуманная фара левая |
| 20 | а/м с автоматической коробкой передач: Противотуманные фары | |
| F8 | 10 | 2014-2024: Противотуманная фара правая |
| 10 | а/м с автоматической коробкой передач: Блок системы ЭРА-ГЛОНАСС (15 клемма) | |
| F9 | 20 | Переключатель стеклоочистителей, стеклоочиститель, блок переключателей водителя, блок переключателей задних пассажиров, отопитель кузова задний, выключатель дополнительного отопителя, кран отопителя (2019-2024), обогрев руля (2019-2024), мультимедийная система (2019-2024) |
| F10 | 20 | Обогрев стекла двери задка, зеркал, модуль управления светом (МУС) |
| F11 | 20 | ЗМЗ-51432: Звуковой сигнал |
| 20 | а/м с автоматической коробкой передач: Селектор автоматической коробки передач (30 клемма), блок управления автоматической коробкой передач (30 клемма) | |
| F12 | 20 | 2014-2019: Прикуриватель, розетка в багажном отделении (2016-2019), обогрев сидений (2014-2015) |
| 20 | 2019-2024: Розетка в багажном отделении | |
| F13 | 30 | Раздаточная коробка "Dymos", раздаточная коробка "Divgi TTS", блок ЭРА-ГЛОНАСС (а/м с механической коробкой передач) |
| F14 | 10 | 2016-2024: Стеклоподъемники (модуль двери водителя) |
| 30 | 2014-2015: Стеклоподъемники | |
| F15 | 5 | 2016-2024: Кл. 34 комбинация приборов, выключатель заднего хода (а/м с механической коробкой передач), кл. 1 датчика скорости (2014-2019), кл. 2 выключателя аварийной сигнализации (2014-2019), реле выключателя заднего хода (а/м с автоматической коробкой передач) |
| 10 | 2014-2015: Кл. 5 ХР1 КП, выключатель света заднего хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации | |
| F16 | 15 | 2016-2024: Подушка безопасности |
| 10 | 2014-2015: Аварийная сигнализация | |
| F17 | 10 | 2016-2024: Мультимедийная система, пульт управления климатической установкой (2019-2024), блок ЭРА-ГЛОНАСС (а/м с автоматической коробкой передач) |
| 20 | 2014-2015: Блокировка дверей | |
| F18 | 15 | 2016-2024: Блокировка дифференциала |
| 7,5 | 2014-2015: Противотуманный огонь | |
| F19 | 10 | Дальний свет фар левый |
| F20 | 10 | Дальний свет фар правый |
| F21 | 7,5 | Ближний свет фар левый |
| F22 | 7,5 | Ближний свет фар правый |
| F23 | 5 | Габаритный огонь правый |
| F24 | 5 | Габаритный огонь левый |
| F25 | 60 | Обогрев ветрового стекла |
| F26 | 10 | Резерв |
| F27 | 10 | Резерв |
| F28 | 30 | Резерв |
| F29 | 25 | Резерв |
| F30 | 20 | Резерв |
| Реле | ||
| К1 | Реле включения противотуманных фар | |
| К2 | 2014-2015: Реле включения обогрева стекла двери задка и зеркал | |
| 2019-2024: Реле блокировки дифференциала заднего моста | ||
| К3 | Реле включения дальнего света фар | |
| К4 | ЗМЗ-40905: Реле дополнительного электронасоса отопителя | |
| 2016-2024: Реле включения ближнего света фар | ||
| К5 | 2014-2015: Реле включения ближнего света фар | |
| 2016-2024: Реле дополнительного отопителя салона | ||
| К6 | Реле компрессора кондиционера | |
| К7 | 2014-2015: Прерыватель указателей поворота и аварийной сигнализации | |
| 2016-2024: Реле включения обогрева стекла двери задка и зеркал | ||
| К8 | Прерыватель стеклоочистителя с программируемой паузой | |
| К9 | Дополнительное (разгрузочное) реле | |
| К10 | Реле обогрева ветрового стекла (разгрузочное) | |
| Реле переключения топливных баков (для автомобилей с раздаточной коробкой "УАЗ") | ||
| К11 | Реле времени обогрева ветрового стекла | |
| К12 | 2016-2024: Реле блокировки дифференциала заднего моста | |
Блок предохранителей в моторном отсеке
Блок реле и предохранителей под капотом расположен на левой надставке брызговика автомобиля. Схема расположения реле и предохранителей находится на внутренней стороне крышки блока
Вариант 1
Вариант 2
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 15 | Звуковой сигнал |
| F2 | - | - |
| F3 | 30 | Электровентилятор 2 |
| F4 | 25 | АБС (ESP) |
| F5 | 5 | Комбинация приборов |
| F6 | 20 | Бензонасос |
| F7 | 20 | Стартер |
| F8 | 30 | Электровентилятор |
| F9 | 10 | Комплексная микропроцессорная система управления двигателя (КМПСУД) |
| F10 | 10 | АБС (ESP) |
| F11 | 20 | Предпусковой подогреватель |
| 10 | Дополнительное оборудование | |
| F12 | 5 | Предпусковой подогреватель |
| F13 | 25 | Предпусковой подогреватель |
| F14 | - | - |
| F15 | - | - |
| F16 | - | - |
| F17 | 60 | Монтажный блок |
| 90 | Монтажный блок | |
| 60 | с автоматической коробкой передач: Обогрев ветрового стекла | |
| F17 - 60А для блока нового образца, 60/90А для блока старого образца | ||
| F18 | 40 | АБС (ESP) |
| F19 | 60 | Монтажный блок |
| Реле | ||
| К1 | Реле стартера | |
| с автоматической коробкой передач: Реле электровентилятора 1 | ||
| К2 | Вариант 1: Реле времени стеклосмывателя двери задка | |
| Вариант 2 (с автоматической коробкой передач): Реле электровентилятора 2 | ||
| К3 | Вариант 1: Реле блока управления заслонкой рециркуляции | |
| Вариант 2: Реле предпускового подогревателя | ||
| К4 | Вариант 1: Реле звуковых сигналов | |
| Вариант 2: Реле предпускового подогревателя | ||
| К5 | Вариант 1: Реле блока управления двигателем (КМПСУД) | |
| Вариант 2: Реле звукового сигнала | ||
| К6 | Вариант 1: Реле кондиционера | |
| Вариант 2: Реле блока управления двигателем (КМПСУД) | ||
| К7 | Вариант 1: Реле электровентилятора | |
| К8 | Вариант 1: Реле электробензонасоса | |
| Вариант 2: Реле электровентилятора 1 | ||
| Вариант 2 (с автоматической коробкой передач): Реле стартера 1 | ||
| К9 | Вариант 1: Реле компрессора | |
| Вариант 2: Реле электробензонасоса | ||
| К10 | Вариант 1: Реле электробензонасоса | |
| Вариант 2: Реле электровентилятора 2 | ||
| Вариант 2 (с автоматической коробкой передач): Реле стартера 2 | ||
Блок реле и предохранителей кондиционера, реле и предохранитель свечей накаливания
- Блок реле и предохранителей кондиционера расположен справа под капотом автомобиля
- Реле свечей накаливания и силовой предохранитель свечей накаливания для автомобилей с двигателем "Iveco" расположены под капотом с левой стороны на щитке передка.
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2 | 30 | Вентилятор 1 |
| F3 | 30 | Вентилятор 2 |
| F4 | 60 | Свечи накаливания |
| Реле | ||
| К1 | Реле включения вентилятора отопителя салона | |
| К2 | Реле 1 заслонки рециркуляции | |
| К3 | Реле 2 заслонки рециркуляции | |
| К4 | Реле муфты компрессора | |
| К5 | Реле вентилятора 1 | |
| К6 | Реле вентилятора 2 | |
| К7 | Реле свечей накаливания | |
Блок предохранителей на клемме АКБ (а/м с автоматической коробкой передач)
| № | А | Назначение предохранителя |
|---|---|---|
| F1 | 100 | Блок предохранителей в салоне |
| F2 | 100 | Блок предохранителей в салоне |
